ラッシングベルト製品一覧表
ラチェットタイプ
| 本体記号 | GOR05 | GOR10 | GOR20 | GOR30 | |
|---|---|---|---|---|---|
| ベルト幅 | 25mm | 35mm | 50mm | ||
| ベルト全長 | 4m [ 1×3 ] | ||||
| 使用強度 （バックル） | 330kgf | 460kgf | 660kgf | 1,000kgf | |
| 製品強度 （バックル） | 1,000kgf | 1,400kgf | 2,000kgf | 3,000kgf | |
| 縫製強度 （バックル） | 1,000kgf | 1,400kgf | 2,000kgf | 3,000kgf | |
| 本体金具 |  |
 |
 |
 |
|
| アイ平仕様 IH |  |
||||
| アイ絞り加工 |  |
IS （2,000kgf） |
IS （3,000kgf） |
||
| ナローフック |  |
N1 （400kgf） |
N2 （1,300kgf） |
N3 （2,250kgf） |
|
| Dリング |  |
D1 （400kgf） |
D2 （2,250kgf） |
D3 （1,750kgf） |
|
| オープンフック |  |
B3 （500kgf） |
B3 （500kgf） |
||
| パレットフック |  |
P1 （500kgf） |
P2 （700kgf） |
||
| フック＆キーパー |  |
K1 （400kgf） |
K2 （2,250kgf） |
K3 （2,250kgf） |
|
| フラットフック |  |
F1 （400kgf） |
F2 （2,250kgf） |
||
| スナップフック |  |
S3 （2,250kgf） |
|||
| スナップフック |  |
S5 （4,500kgf） |
|||
| ワンピース |  |
E1 （1,300kgf） |
|||
| オプションパーツ 保護コーナー |
 |
[ A・B ] ● |
[ A・B ] ● |
||
| オプションパーツ バックルプロテクター |
 |
BP ● |
|||
| オプションパーツ コーナープレート |
 |
CP ● |
|||
- ※（）の中は金具の断絶強度（kgf）を示す。
トグルタイプ＆バックルタイプ
| 本体記号 | トグルタイプ | バックルタイプ | ||||
|---|---|---|---|---|---|---|
| GOT08 | GOT13 | GOB02 | GOB06 | GOB13 | ||
| ベルト幅 | 25mm | 50mm | 25mm | 50mm | ||
| ベルト全長 | 4m [ 1×3 ] | |||||
| 使用強度 （バックル） | 260kgf | 430kgf | 60kgf | 200kgf | 430kgf | |
| 製品強度 （バックル） | 800kgf | 1,300kgf | 200kgf | 600kgf | 1,300kgf | |
| 縫製強度 （バックル） | 800kgf | 2,000kgf | 800kgf | 1,000kgf | 2,000kgf | |
| 本体金具 |  |
 |
 |
 |
 |
|
| アイ平仕様 IH |  |
 |
||||
| アイ絞り加工 | |
IS （2,000kgf） |
IS （2,000kgf） |
|||
| ナローフック | |
N1 （400kgf） |
N3 （2,250kgf） |
N1 （400kgf） |
N1 （400kgf） |
N3 （2,250kgf） |
| Dリング | |
D1 （400kgf） |
D3 （1,750kgf） |
D1 （400kgf） |
D1 （400kgf） |
D3 （1,750kgf） |
| オープンフック | |
B3 （500kgf） |
B3 （500kgf） |
B3 （500kgf） |
||
| パレットフック | |
P1 （500kgf） |
P2 （700kgf） |
P1 （500kgf） |
P1 （500kgf） |
P2 （700kgf） |
| フック＆キーパー | |
K1 （400kgf） |
K3 （2,250kgf） |
K1 （400kgf） |
K1 （400kgf） |
K3 （2,250kgf） |
| フラットフック | |
F1 （400kgf） |
F2 （2,250kgf） |
F1 （400kgf） |
F1 （400kgf） |
F2 （2,250kgf） |
| スナップフック | |
S3 （2,250kgf） |
S3 （2,250kgf） |
|||
| スナップフック | |
S5 （4,500kgf） |
S5 （4,500kgf） |
|||
| ワンピース | |
E1 （1,300kgf） |
E1 （1,300kgf） |
|||
| オプションパーツ 保護コーナー |
|
[ A・B ] ● |
[ A・B ] ● |
|||
| オプションパーツ バックルプロテクター |
|
BP ● |
BP ● |
|||
| オプションパーツ コーナープレート |
|
CP ● |
CP ● |
|||
- ※（）の中は金具の断絶強度（kgf）を示す。

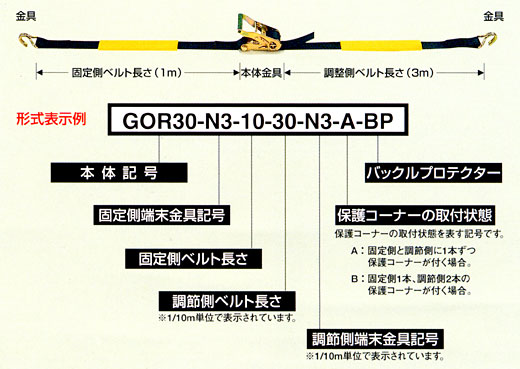

強度と機能が自在に“選べる”
バックル（本体金具）は、ラチェットタイプ、トグルタイプ、バックルタイプの3タイプです。ベルトの幅も、3種類あります。ラチェットタイプには、破断強度のトン数が、ベルトに織り込まれたステッチで表されています。ベルト端は、アイ仕様、金具付仕様、エンドレスの3種類。端末金具は、9種類と豊富なバリエーション。使い道に合わせて、強度と機能を、自在にお選び下さい。
ストレート形（アイ仕様）
ストレート形（金具付仕様）
エンドレス形
バックルとベルトの組み合わせ強度（引っぱり強度）について
選択されたベルトの1〜3の内、最も弱い強度が組み合わせ強度となります。
| 1. 端末金具（部分）強度 | 各シリーズ端末金具表参照。 |
|---|---|
| 2. バックル強度 | バックルタイプ（シリーズ）、ベルト幅により異なります。 ご確認下さい。 |
| 3. 縫製強度 |
強力の単位は、国際単位系（SI）のN（ニュートン）を導入していくことになっていますが、上記の表では、現状のkgf（重量キログラム）で表示しました。
なお、従来のkgfからの換算方法としては右記の通りです。 N=9.807×kgf
